Elektrycznie składane lusterka VW Touran 1T3 video Manual

[vwaudivag]

Mini video manual własnego wykonania jak wymienic standardowe lusterka na elektrycznie składane Vw Touran 2011-2015

http://youtu.be/PSOQbaUmW9g

[youtube]http://www.youtube.com/watch?v=PSOQbaUmW9g[/youtube]



Mam nadzieje że komuś sie przyda
Pozdrawiam Adrian

[Łuki 82]

Dobru manual , basik trochę na rozrabiał w pokoju.

[vwaudivag]

Dobru manual , basik trochę na rozrabiał w pokoju.

Super dzieki podrzucam link do mojego kanalu z wlasna muzyka moze sie spodoba :
https://www.youtube.com/watch?v=CboiLlICH_s

a tutaj mozecie pobrac za free :

https://soundcloud.com/mrflaga

Pozdrawiam

[Kaki]

Hejka
Świetny Video Tutorial.

Właśnie zabieram się do kolekcjonowania części aby zmontować wszystko (full - 13pin - 2011r).

I mam pytanko.

Czy ktoś się orientuje które ze sterowników drzwi obsługują wszystkie funkcje
Wszystkie maja numer 1K0959793/2 oraz oznaczenie literowe

Na filmie jest 'R'

o ile na prawą stronę bez problemu można 'R'kę kupić o tyle z lewą stroną już tak łatwo nie jest.

Po czym poznać że sterownik da radę/nie ogarnie tematu:
- 'Literka' - w takim razie jaka/ie
- Ilość wystających pinów w gnieździe
- numer HW/SW
- patrzec po modelu samochodu z którego pochodzi sterownik

PS. Jeżeli ktoś ma na zbyciu 'pełne' sterowniki, to chętnie je 'przytule'

[kubawojcik]

Czy znajdzie sie posidacz 1t3 z lusterkami full (skladane elektrycznie i z doswietlaniem) ktory moglby wrzucic tutaj autoscan z vcds?

Dzieki

[rzutnik]

Masz w opisie mojego auta.

[karolek_ust]

Czy znajdzie sie posidacz 1t3 z lusterkami full (skladane elektrycznie i z doswietlaniem) ktory moglby wrzucic tutaj autoscan z vcds?

Dzieki

Autoskan kolegi rzutnik

Chassis Type: 7N0
Scan: 01 03 08 09 10 15 16 17 18 19 25 37 42 44 46 52 55 56 61 62
69 72

VIN: WVGZZZ1TZCW........

01-Engine -- Status: OK 0000
03-ABS Brakes -- Status: OK 0000
04-Steering Angle -- Status: OK 0000
08-Auto HVAC -- Status: OK 0000
09-Cent. Elect. -- Status: OK 0000
10-Park/Steer Assist -- Status: OK 0000
15-Airbags -- Status: OK 0000
16-Steering wheel -- Status: OK 0000
17-Instruments -- Status: OK 0000
18-Aux. Heat -- Status: OK 0000
19-CAN Gateway -- Status: OK 0000
25-Immobilizer -- Status: OK 0000
37-Navigation -- Status: Malfunction 0010
42-Door Elect, Driver -- Status: OK 0000
44-Steering Assist -- Status: OK 0000
46-Central Conv. -- Status: OK 0000
52-Door Elect, Pass. -- Status: OK 0000
55-Xenon Range -- Status: OK 0000
56-Radio -- Status: OK 0000
61-Battery Regul. -- Status: OK 0000
62-Door, Rear Left -- Status: OK 0000
69-Trailer -- Status: OK 0000
72-Door, Rear Right -- Status: OK 0000

-------------------------------------------------------------------------------
Address 01: Engine (J623-CAYC) Labels: 03L-906-023-CAY.lbl
Part No SW: 03L 906 023 PH HW: 03L 907 425 C
Component: 1,6l R4 CR td H43 0874
Revision: --H43--- Serial number: 00000000000000
Coding: 00194036032401080000
Shop #: WSC 01324 020 00200
ASAM Dataset: EV_ECM16TDI02103L906023PH 003003
ROD: N/A
VCID: 7BF1F3DF4125

No ASAM data for: "EV_ECM16TDI02103L906023PH" (VW36)
No fault code found.
Readiness: 0000 0000

-------------------------------------------------------------------------------
Address 03: ABS Brakes (J104) Labels: User1K0-907-379-60EC1F.lbl
Part No SW: 1K0 907 379 BJ HW: 1K0 907 379 BJ
Component: ESP MK60EC1 H31 0121
Revision: 00H31001
Coding: 323B401609290EFC4C1202E5901E7051310150
Shop #: WSC 01324 020 00200
VCID: 7BF1F3DF4125

No fault code found.

-------------------------------------------------------------------------------
Address 08: Auto HVAC (J255) Labels: 5K0-907-044.lbl
Part No SW: 5K0 907 044 FA HW: 5K0 907 044 FA
Component: Climatronic H18 1113
Revision: 00001004
Coding: 0000004003
Shop #: WSC 01324 020 00200
ASAM Dataset: EV_Climatronic A01010
ROD: EV_Climatronic_VW36.rod
VCID: 6FE9D78F055D

No fault code found.

-------------------------------------------------------------------------------
Address 09: Cent. Elect. (J519) Labels: User1K0-937-08x-09.lbl
Part No SW: 5K0 937 087 R HW: 5K0 937 087 R
Component: BCM PQ35 H 021 0064
Revision: BE021001
Coding: 40180A3888251AE0400800C0540011E44B559008626DA520E480C7000049
Shop #: WSC 01324 020 00200
VCID: 448348237C5B

Subsystem 1 - Part No: 1T1 955 119 A
Component: Wischer 02121 26 0512
Coding: 009795

Subsystem 2 - Part No: 1K0 955 559 AH
Component: RLS 071211 05 54 0403
Coding: 0230ED

No fault code found.

-------------------------------------------------------------------------------
Address 10: Park/Steer Assist (J791) Labels: 3AA-919-475.lbl
Part No SW: 3AA 919 475 L HW: 4H0 919 475 E
Component: PARKHILFE PLA H06 0025
Revision: -------- Serial number: 56261134001063
Coding: 158201
Shop #: WSC 01324 020 00200
ASAM Dataset: EV_EPHVA2C000000000 002008
ROD: EV_EPHVA2C000000000_VW36.rod
VCID: 448348237C5B

No fault code found.

-------------------------------------------------------------------------------
Address 15: Airbags Labels: 1T0-909-605.lbl
Part No SW: 1T0 909 605 E HW: 1T0 909 605 E
Component: 02 AIRBAG VW8 022 0100
Revision: 02022000 Serial number: 003K4D056DV9
Coding: 0012338
Shop #: WSC 01324 020 00200
VCID: 37792FEF3D8D

No fault code found.

-------------------------------------------------------------------------------
Address 16: Steering wheel (J527) Labels: 5K0-953-569.lbl
Part No SW: 5K0 953 501 BH HW: 5K0 953 569 L
Component: LENKS.MODUL 014 0140
Revision: FF010040 Serial number: 20111209302008
Coding: 118A140000
Shop #: WSC 01324 020 00200
ASAM Dataset: EV_VW360SteerWheelUDS A03004
ROD: EV_VW360SteerWheelUDS_VW36.rod
VCID: 71EDD1F71369

MFL:
Subsystem 1 - Part No SW: 5K0 959 542 A HW: 5K0 959 542 A
Component: E221__MFL-TAS H09 0013
Coding: 820000

No fault code found.

-------------------------------------------------------------------------------
Address 17: Instruments (J285) Labels: 5K0-920-xxx-17.lbl
Part No SW: 1T0 920 885 A HW: 1T0 920 885 A
Component: KOMBI H04 0407
Serial number: 00000000000000
Coding: 181F00
Shop #: WSC 01324 020 00200
ASAM Dataset: EV_Kombi_UDS_VDD_RM09 A04114
ROD: EV_Kombi_UDS_VDD_RM09_VW36.rod
VCID: 366722EB3A87

No fault code found.

-------------------------------------------------------------------------------
Address 18: Aux. Heat Labels: 1K0-815-007.lbl
Part No: 7N0 963 272 A
Component: Standheizer 043 4730
Revision: 00043000 Serial number: 09022127000000
Coding: 0031032
Shop #: WSC 32674 000 1048576
VCID: 33611BFF29F5

No fault code found.

-------------------------------------------------------------------------------
Address 19: CAN Gateway (J533) Labels: 7N0-907-530-V2.lbl
Part No SW: 7N0 907 530 N HW: 1K0 907 951
Component: J533 Gateway H43 1623
Revision: H43 Serial number: 051211F2001715
Coding: 358002
Shop #: WSC 01324 020 00200
VCID: 3B7133DF01A5

No fault code found.

-------------------------------------------------------------------------------
Address 25: Immobilizer (J334) Labels: 5K0-920-xxx-25.lbl
Part No SW: 5K0 953 234 HW: 5K0 953 234
Component: IMMO H04 0407
Serial number: 00000000000000
Coding: 000000
Shop #: WSC 00000 000 00000
ASAM Dataset: EV_Immo_UDS_VDD_RM09 A03009
ROD: EV_Immo_UDS_VDD_RM09_VW36.rod
VCID: EADF469BBEBF

No fault code found.

-------------------------------------------------------------------------------
Address 37: Navigation (J794) Labels: 1K0-035-27x-37.lbl
Part No SW: 3C0 035 279 H HW: 3C0 035 279 H
Component: RNS315-EU H35 0263
Serial number: VWZAZ2L3......
Coding: 000004110400090000021301
Shop #: WSC 01324 020 00200
ASAM Dataset: EV_RNS315EUV2UDS A01004
ROD: N/A
VCID: 285BFC93E033

Subsystem 1 - Part No: 3AA 919 866
Component: EUR_W_0038 0038

No ASAM data for: "EV_RNS315EUV2UDS" (VW36)
1 Fault Found:
1048642 - ROD - Unknown Error Code

Freeze Frame:
Fault Status: 00000001
Fault Priority: 4
Fault Frequency: 1
Mileage: 117430 km
Date: 2030.14.00
Time: 11:31:11


-------------------------------------------------------------------------------
Address 42: Door Elect, Driver Labels: User1K0-959-701-MAX3.lbl
Part No SW: 1T0 959 701 AA HW: 1T0 959 701 AA
Component: Tuer-SG 009 2121
Coding: 0135351
Shop #: WSC 01324 020 00200
VCID: 76E7E2EB7A07

No fault code found.

-------------------------------------------------------------------------------
Address 44: Steering Assist Labels: 5N1-909-144.lbl
Part No SW: 5N1 909 144 M HW: 5N1 909 148 G
Component: J500__APA-BS KL.293 1002
Revision: 1AH03734 Serial number: 00113370022701
Coding: 0000258
Shop #: WSC 01324 020 00200
VCID: 3C7330C304AB

No fault code found.

-------------------------------------------------------------------------------
Address 52: Door Elect, Pass. Labels: User1K0-959-702-MAX3.lbl
Part No SW: 1T0 959 702 S HW: 1T0 959 702 S
Component: Tuer-SG 009 2121
Coding: 0135607
Shop #: WSC 01324 020 00200
VCID: 489B5C134073

No fault code found.

-------------------------------------------------------------------------------
Address 55: Xenon Range (J745) Labels: 5M0-907-357-V3.lbl
Part No SW: 5M0 907 357 F HW: 7L6 907 357 C
Component: AFS-ECU H04 0111
Revision: -------- Serial number: --------------
Coding: 038200000B000200
Shop #: WSC 01324 020 00200
ASAM Dataset: EV_HeadlRegulVWAFSPt 002016
ROD: EV_HeadlRegulVWAFSPt.rod
VCID: 37792FEF3D8D

No fault code found.

-------------------------------------------------------------------------------
Address 61: Battery Regul. (J840) Labels: 1K0-907-534.lbl
Part No SW: 7N0 907 534 HW: 1K0 907 951
Component: Batt.regelung H43 1623
Serial number: 051211F2001715
Coding: 030F185A
Shop #: WSC 01324 020 00200
VCID: F1ED51F79369

Subsystem 1 - Part No SW: 1K0 915 181 H HW: 1K0 915 181 A
Component: J367-BDM H07 0180

No fault code found.

-------------------------------------------------------------------------------
Address 62: Door, Rear Left Labels: User1K0-959-703-GEN3.lbl
Part No SW: 5K0 959 703 A HW: 5K0 959 703 A
Component: Tuer-SG 007 2104
Coding: 0131216
Shop #: WSC 01324 020 1012552
VCID: 326F1EFBD6EF

No fault code found.

-------------------------------------------------------------------------------
Address 69: Trailer (J345) Labels: 1K0-907-383-MY8.lbl
Part No SW: 1K0 907 383 F HW: 1K0 907 383 F
Component: Anhaenger H09 0100
Revision: 3A001001 Serial number: 00000162698203
Coding: 410D000100000000
Shop #: WSC 01324 020 00200
VCID: 306B14F3D8E3

No fault code found.

-------------------------------------------------------------------------------
Address 72: Door, Rear Right Labels: User1K0-959-704-GEN3.lbl
Part No SW: 5K0 959 704 A HW: 5K0 959 704 A
Component: Tuer-SG 007 2104
Coding: 0131216
Shop #: WSC 01324 020 1012552
VCID: 33611BFF29F5

No fault code found.

[kubawojcik]

Dzieki.

Po czym poznać że moduł obsługuje funkcje elektrycznego składania?
Wiem jak to sprawdzić VCDSem ale na Allegro moduły powyjmowane już z aut i cieżko będzie.

[albin111]

witam masz może rozpis pinów w module ? i jakie trzeba kupic zeby obsługiwały skladanie oswietleni i kierunki

[Kaki]

witam masz może rozpis pinów w module ? i jakie trzeba kupic zeby obsługiwały skladanie oswietleni i kierunki

Rozumiem, że prubujesz zapodać lusterka z Tourana do Altei, swego czasu chciałem zrobić to samo, tylko w drugą stronę (altea ma większe szkła lusterek) i w sumie jedyne co mnie powstrzymało to właśnie brak kierunkowskazów.

Altea to odpowiednik Golfa Plus, więc szukaj sterowników od Plusa.

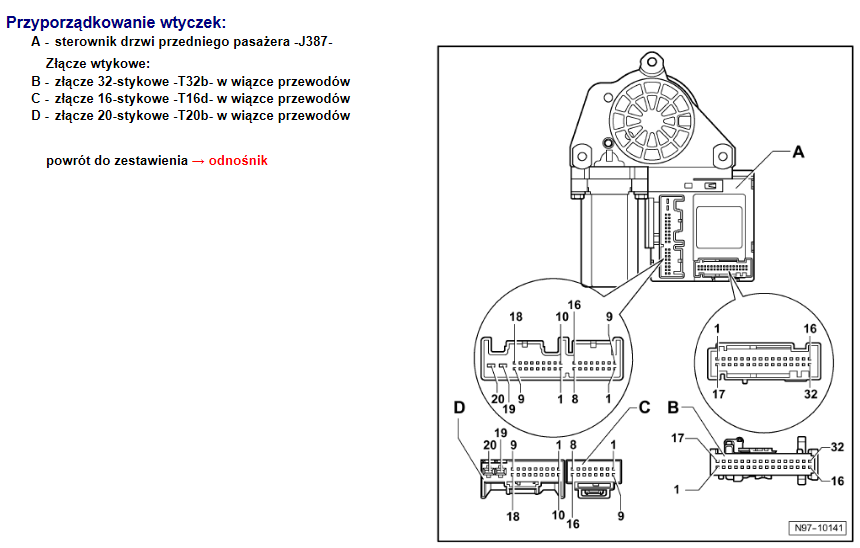

Aby obsługiwał wszystkie funkcje musi mieć w lewym gnieździe (wtyczka C) 15 pinow

Schemat Komfortu


Z tego co się orientowałem, to modele sterowników z literą H M R K

Lewy: 1K0959793
Prawy: 1K0959792

Niestety sama kwestia funkcjonalności uzależniona jest od oprogramowania w sterowniku, a tego to Ci 'na oko' nikt niestety nie powie. Jedynie podłączenie w instalacje lub pod komputer pokaże informacje na temat Kodowania oraz samego oprogramowania.

Niepoprawne oprogramowanie może skutkować:
- zamienionym sterowaniem szybami Góra do dołu, a dół do góry
- brak możliwości adaptacji szyb (pozycji krancowych) i tym samym niedziałający automat, jezeli silnik jest np z Scirocco (krótsza szyba)
- zamienionym sterowaniem lusterek (pionowe z poziomym)
- krótkie kodowanie (brak możliwości włączenia niektórych funkcji)

Niektóre sterowniki dają się przeprogramować, niektóre nie, o ile dobrze pamiętam, to jest to kwestia rocznika (HW).


EDIT:
Tutaj gościu sprzedaje oba https://allegro.pl/silniczek-szyby-prawy-przod-1k0959792r-golf-plus-i7433687733.html?bundle_id=037326bf-ddaf-4517-acb2-230faee83c26

[albin111]

dzieki wielkie , tak własnie planuje zapodać lusterka z turana do altei z kierunkami i oswietleniem otoczenia , a jak by było jeszcze zamykanie z pilota i ustawianie sie do cofania by była bajka

[Kaki]

http://touranklub.pl/forum/viewtopic.ph ... ead#unread

Tutaj yox opisuje jak dobrać się do oprogramowania, wyjaśnia tez jakich silniczkow najlepiej szukac

[sebapolo]

witam
szukam rozpiski wtyczki 13pin od lusterka w celu sprawdzenia wszystkich funkcji na stole
