Proszę o radę co zrobić...
Samochód to Caddy, założyłem sterownik kiery z końcówką BC (obsługuje Board Computer i CCS)
+ Manetkę tempomatu. Podczas montażu sterownika okazało się, że w miejscu 13 na kostce jest już wpięty biało-czarny kabelek.

Poskładałem wszystko, zrobiłem adaptacje czujników, wykasowałem błędy.
W module kierownicy zakodowałem CCS
W blokach pomiarowych manetka "gada" do mnie przy wciskaniu przycisków.
W sterowniku silnika włączyłem GRA kodem 11463.
Niestety po tych zabiegach po włączeniu tempomatu na manetce na ON nie zapala się żadna kontrolka na zegarach. W blokach pomiarowych ecu na kanale 006 też nic się nie zmienia po przełączeniu na ON.

Jakieś pomysły?
Może wypiąć ten biało czarny kabel z miejsca 13 i podpiąć swój sposobem z golfa?
Jeśli tak to czy koledzy którzy robili taką metodą w swoich caddych mogli by mi podpowiedzieć gdzie mam szukać pod deską tej niebieskiej wtyczki?

[spacewalker]

1 post powinien być w dziale powitań a nie tu .

Jeżeli masz odpowiedzki w blokach pomiarowych ECU jak i Koła kierownicy jak w pierwszym poście to nic nie musisz robic.
Kontrolka w liczniku - autoscan podeslij zobaczymy co masz.

[Konrado_KRK]

Powitanie jest w temacie http://touranklub.pl/forum/viewtopic.ph ... ead#unread

Wyniki z autoscan
Address 01: Engine Labels: Redir Fail!
Part No SW: 03G 906 021 HS HW: 028 101 315 7
Component: R4 1,9L EDC G000SG 2261
Revision: --H01--- Serial number: VWZ7Z0F3309177
Coding: 0000071
Shop #: WSC 80093 222 69422
VCID: 77F7F50506D6651

No fault code found.
-----------------------------------------------------------------------------
Address 03: ABS Brakes Labels: 1K0-907-379-MK60-F.lbl
Part No: 1K0 907 379 K
Component: ESP FRONT MK60 0104
Coding: 0021206
Shop #: WSC 35110 377 00159
VCID: 3A712C317544B89

No fault code found.
-----------------------------------------------------------------------------
Address 08: Auto HVAC Labels: 1K0-820-047.lbl
Part No: 1K0 820 047 DQ
Component: Climatic PQ35 090 0505
Shop #: WSC 00000 000 00000
VCID: 76E9F80101DC1C9

No fault code found.
-----------------------------------------------------------------------------
Address 09: Cent. Elect. Labels: 3C0-937-049-23-H.lbl
Part No SW: 3C0 937 049 E HW: 3C0 937 049 E
Component: Bordnetz-SG H37 1002
Revision: 00H37000 Serial number: 00000005362803
Coding: B188CF030004100000000000000000000019FF073C
Shop #: WSC 35110 377 08192
VCID: 2B5F19758A1E111

Subsystem 1 - Part No: 2K1 955 119 B Labels: 1KX-955-119.CLB
Component: Wischer VW357 012 0402
Coding: 00065493
Shop #: WSC 35110

No fault code found.
-----------------------------------------------------------------------------
Address 15: Airbags Labels: 6Q0-909-605-VW52.lbl
Part No SW: 6Q0 909 605 AH HW: 6Q0 909 605 AH
Component: 0A AIRBAG VW52 023 2400
Revision: 04023000 Serial number: 0037TD09B7LE
Coding: 0012353
Shop #: WSC 35110 377 00159
VCID: 7DFBE72D24EA4F1

No fault code found.
-----------------------------------------------------------------------------
Address 16: Steering wheel Labels: 1K0-953-549-MY8.lbl
Part No SW: 1K0 953 549 BC HW: 1K0 953 549 BC
Component: Lenksäulenmodul 036 0070
Coding: 0000022
Shop #: WSC 00028 028 00001
VCID: 74EDC20917A00E9

No fault code found.
-----------------------------------------------------------------------------
Address 17: Instruments Labels: 1K0-920-xxx-17.lbl
Part No: 2K0 920 842 E
Component: KOMBIINSTRUMENT VDD 4312
Coding: 0017101
Shop #: WSC 48992 141 83610
VCID: 2B5F19758A1E111

No fault code found.
-----------------------------------------------------------------------------
Address 19: CAN Gateway Labels: 1K0-907-530.lbl
Part No SW: 1K0 907 530 P HW: 1K0 907 951
Component: J533__Gateway H16 0191
Revision: H16 Serial number: 2000K07C200787
Coding: E9801F0E0002028002
Shop #: WSC 73430 790 12345
VCID: 346D020957204E9

No fault code found.
-----------------------------------------------------------------------------
Address 25: Immobilizer Labels: 1K0-920-xxx-25.clb
Part No: 2K0 920 842 E
Component: IMMO VDD 4312
Shop #: WSC 00000 000 00000
VCID: 2B5F19758A1E111

No fault code found.
-----------------------------------------------------------------------------
Address 42: Door Elect, Driver Labels: 1K0-959-701-MIN2.lbl
Part No: 1T0 959 701 B
Component: Tuer-SG 024 2315
Coding: 0000048
Shop #: WSC 35110 377 08192
VCID: 36693801415C5C9

1 Fault Found:
00932 - Electric Window Motor; Drivers Side (V147)
005 - No or Incorrect Basic Setting / Adaptation - Intermittent
-----------------------------------------------------------------------------
Address 44: Steering Assist Labels: 1Kx-909-14x-44.lbl
Part No: 1K1 909 144 K
Component: EPS_ZFLS Kl.5 D06 1701
Shop #: WSC 00000 000 00000
VCID: 336F0115522E491

No fault code found.
-----------------------------------------------------------------------------
Address 46: Central Conv. Labels: 1K0-959-433-MIN.lbl
Part No: 1K0 959 433 AK
Component: KSG 0401
Coding: 008B04087F2D8405484A016010C0
Shop #: WSC 35110 377 00159
VCID: 79F3F33D30C2731

Component: Sounder n.mounted
Component: NGS n.mounted
Component: IRUE n.mounted

No fault code found.
-----------------------------------------------------------------------------
Address 52: Door Elect, Pass. Labels: 1K0-959-702-MIN2.lbl
Part No: 1T0 959 702 B
Component: Tuer-SG 024 2315
Coding: 0000048
Shop #: WSC 35110 377 08192
VCID: 377735054656A51

No fault code found.
------------------------------------------------------------------------
Address 56: Radio Labels: 1K0-035-1xx-56.lbl
Part No: 1K0 035 153 D
Component: Radio BNO 0011
Coding: 0020200
Shop #: WSC 35110 377 08192
VCID: 2143FB5DF8D2CB1

No fault code found.

Sprawdzałem po kolei i nie wiem czy nie pomieszałem kodowania modułu kierownicy... jakie powinno być poprawne dla bez taxi/manualna skrzynia/3 ramienna kiera bez multi/bez tiptronic/CCS bez Board Comp./tylna wycieraczka zamontowana ?

[Turanek]

No to pięknie, dopisz jeszcze w profilu coś więcej o aucie np. rocznik, silnik, tak na wypadek gdyby ktoś chciał ci pomóc a nie miał szklanej kuli

[jurgeen]

ten kabel z pinu 13 idzie na 100000% do niebieskiej wtyczki, nic tam już nie grzeb bo pinologia się nie zmieniała
wg rozpiski rosstech
http://wiki.ross-tech.com/wiki/index.ph ... e_Versions
ten moduł może nie obsługiwać tempomatu, a jeśli mnie pamięć nie myli, to własnie ten moduł nie tylko "może nie obsługiwać", ale na pewno nie obsługuje, przynajmniej z praktyki bo już miałem z tym modułem do czynienia (czytaj w tabelece kolumnę "notes")

jeśli nie to, to może źle dopasowałeś manetkę, ale stawiam na moduł bo to raczej on jest przyczyną problemu

[Konrado_KRK]

Pytanie czy gdyby nie obsługiwał to czy mógłbym go ustawić w kodowaniu i czy w blokach pomiarowych modułu kierownicy miał bym odpowiedzi z manetki po naciskaniu guzików. Bo przecież mi od tej strony wszystko działa.

[jurgeen]

wydaje mi się że to nie jest wyznacznikiem
albo moduł albo zła manetka, a jak pin 13 masz zajęty to tam już nic nie kombinuj bo tak jak pisałem, na bank jest okej

[spacewalker]

na moje oko ECU nie zakodowało się na CCS.
A widac to po tym wpisie Component: R4 1,9L EDC G000SG 2261
Wykoduj CCS (na DISABLE) wyłacz zapłon i raz jeszcze zakoduj loginem

[Konrado_KRK]

Dziękuje!!!!!! Tak zrobiłem jak powiedziałeś i od razu w blokach pomiarowych ecu zaczęło gadać! Już jazda próbna była i super sprawa Ciesze się jak dziecko. Niestety u mnie w zegarach nie ma kontrolki od ccs.

Polecam moda, u mnie koszt naprawdę śmieszny...
* za 2 manetki (kupiłem od razu też pod obsługę FIS ponieważ planuje w przyszłości zmianę zegarów) zapłaciłem 57zł z przesyłką w idealnym stanie.
* za moduł kierownicy z końcówką BC zapłaciłem 45zł, ale nie działał klakson
więc oddałem i kupiłem AF - 50zł

Gdyby ktoś potrzebował to zostało mi 6 kpl pinów do wtyczek.
+ jeden gotowy zarobiony kabel - u siebie nie użyłem bo miałem seryjnie.

EDIT:
Tempomat działa super, zrobione 900km w trasie, natomiast mam 2 małe problemy po zabiegu z tempomatem i wymianie modułu kiery.
Pierwszy trochę poważniejszy.... nie działa klakson...

a drugi to taki że w sterowniku kiery (16) wywala błąd:
01044 - Control Module Incorrectly Coded
000 - -

Mój moduł kier. 1K0 953 549 AE zmieniony jest teraz na BC
Starałem się dobrać po tabelce z ross-tech

EDIT:

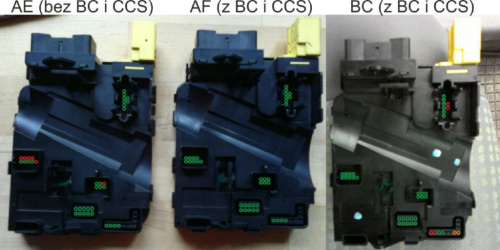

Dla potomnych dodaje zaznaczone na foto różnice w pinach modułów,
na BC działał tempomat ale nie działał klakson i wywalało błąd IMMO.
Błąd Control Module Incorrectly Coded wywalało ponieważ dołożyłem też manetkę z obsługą Board Computer a nie wkodowałem jej ponieważ nie mam jeszcze licznika z FIS.

[scenic]

cześć, mam Tourana z 2003r, zabrałem się za dołożenie tempomatu i manetki od komputera, zrobiłem wszystko w/g instrukcji.. kontrolka tempomatu zapala się na zegarach, w VCDS zmieniają się wartości wiec manetka działa jednak tempomat nie włącza się. nie ma błędów w kole kierownicy natomiast wyskoczył mi taki błąd i nie idzie go skasować (błąd powraca):

Address 19: CAN Gateway Labels: 1K0-907-530.lbl
Part No SW: 1K0 907 530 K HW: 1K0 907 951
Component: J533__Gateway H06 0178
Revision: H06 Serial number: 0000012B04047F
Coding: 3D0F034007008002
Shop #: WSC 70475 146 86950
VCID: 2F676218BE06536

1 Fault Found:
01044 - Control Module Incorrectly Coded
000 - -
Freeze Frame:
Fault Status: 01100000
Fault Priority: 1
Fault Frequency: 1
Reset counter: 197
Mileage: 197705 km
Time Indication: 0
Date: 2000.00.00
Time: 18:48:18

czy jest to związane z tym że tempomat nie chce się włączyć? dodam jeszcze tylko że bordnetz jest tylko 8-bit.. manetki i moduł kupiłem w zestawie z jednego auta, nr modułu to 1K0 953 549 A wiec w/g opisu midline czyli obsługuje tempomat. proszę o poradę

[dexter23pl]

daj kodowanie z 16 Steering wheel a nie błąd w gatku.
pisze też przy okazji że jest coś źle zakodowane.

[scenic]

w Steering whell nie mam żadnych błędów, kodowanie ustawiłem na "0000042" . mam tylko manetki od tempomatu, komputera, kierownica jest zwykła, skrzynia manualna, z tylna wycieraczką. wydaje mi się że powinno się zgadzać.. dodam jeszcze tylko że na tą chwilę nie mam jeszcze licznika z komputerem, jest oryginalny-zwykły (bez FIS).

a tutaj LOG ze skanowania:

Tuesday,13,May,2014,21:04:10:37412
VCDS Version: Release 11.11.0
Data version: 20111111



--------------------------------------------------------------------------------
--------------------------------------------------------------------------------


Chassis Type: 1K0
Scan: 01 03 08 09 15 16 17 18 19 25 42 44 46 52 56

VIN: WVGZZZ1TZ3W001060 Mileage: 197760km/122882miles

01-Engine -- Status: OK 0000
03-ABS Brakes -- Status: OK 0000
04-Steering Angle -- Status: OK 0000
08-Auto HVAC -- Status: OK 0000
09-Cent. Elect. -- Status: Malfunction 0010
15-Airbags -- Status: OK 0000
16-Steering wheel -- Status: OK 0000
17-Instruments -- Status: OK 0000
18-Aux. Heat -- Status: Not registered 0001
19-CAN Gateway -- Status: Malfunction 0010
25-Immobilizer -- Status: OK 0000
42-Door Elect, Driver -- Status: OK 0000
44-Steering Assist -- Status: OK 0000
46-Central Conv. -- Status: OK 0000
52-Door Elect, Pass. -- Status: OK 0000
56-Radio -- Status: OK 0000

-------------------------------------------------------------------------------
Address 01: Engine Labels: 03G-906-016-BKC.lbl
Part No SW: 03G 906 016 BT HW: 028 101 073 1
Component: R4 1,9L EDC G200SG 7210
Revision: 12345678 Serial number: VWZ7Z0B5983794
Coding: 0000072
Shop #: WSC 70475 150 86950
VCID: 76E9977C01DC22E

No fault code found.
Readiness: 0 0 0 0 1

-------------------------------------------------------------------------------
Address 03: ABS Brakes Labels: 1K0-907-379-MK60-F.lbl
Part No: 1K0 907 379 D
Component: ESP FRONT MK60 0102
Coding: 0053958
Shop #: WSC 01324 785 00200
VCID: 336F6E68522E776

No fault code found.

-------------------------------------------------------------------------------
Address 08: Auto HVAC Labels: 1K0-907-044.lbl
Part No: 1K0 907 044 L
Component: ClimatronicPQ35 061 0201
Shop #: WSC 00000 000 00000
VCID: 30656164A3384CE

No fault code found.

-------------------------------------------------------------------------------
Address 09: Cent. Elect. Labels: 3C0-937-049-23-H.lbl
Part No SW: 1K0 937 049 G HW: 1K0 937 049 G*
Component: PQ35 BordnetzSG 1.0 0401
Revision: 12345678 Serial number: 00000006624821
Coding: A9898F000004100000120C000000000000
Shop #: WSC 12345 123 12345
VCID: 336F6E68522E776

Subsystem 1 - Part No: 1T0 955 119 A Labels: 1TX-955-119.LBL
Component: Wischer WWS A-MPV 0101
Coding: 16711828
Shop #: WSC 12345

1 Fault Found:
01504 - Bulb for License-Plate Light (X)
012 - Electrical Fault in Circuit - Intermittent

-------------------------------------------------------------------------------
Address 15: Airbags Labels: 1T0-909-605.lbl
Part No SW: 1T0 909 605 HW: 1T0 909 605
Component: 04 AIRBAG VW62 0102 2012
Coding: 0012340
Shop #: WSC 01324 785 00200
VCID: F2E12B6CEDB4BEE

No fault code found.

-------------------------------------------------------------------------------
Address 16: Steering wheel Labels: 1K0-953-549-MY8.lbl
Part No SW: 1K0 953 549 A HW: 1K0 953 549 A
Component: Lenksäulenmodul 012 0030
Coding: 0000042
Shop #: WSC 01324 785 00200
VCID: 30656164A3384CE

No fault code found.

-------------------------------------------------------------------------------
Address 17: Instruments Labels: 1K0-920-xxx-17.lbl
Part No: 1T0 920 850 CX
Component: KOMBIINSTRUMENT VDD 2014
Coding: 0007101
Shop #: WSC 00000 000 00000
VCID: 88156984FB28A4E

No fault code found.

-------------------------------------------------------------------------------
Address 18: Aux. Heat Labels: None
Part No: 1K0 815 071 AD
Component: Zuheizer 022 3907
Revision: 00022000 Serial number: 09020188000000
Coding: 0000012
Shop #: WSC 00999 444 64523
VCID: 67D7CA385676CB6

No fault code found.

-------------------------------------------------------------------------------
Address 19: CAN Gateway Labels: 1K0-907-530.lbl
Part No SW: 1K0 907 530 K HW: 1K0 907 951
Component: J533__Gateway H06 0178
Revision: H06 Serial number: 0000012B04047F
Coding: 3D0F034007008002
Shop #: WSC 70475 146 86950
VCID: 2F676218BE06536

1 Fault Found:
01044 - Control Module Incorrectly Coded
000 - -
Freeze Frame:
Fault Status: 01100000
Fault Priority: 1
Fault Frequency: 1
Reset counter: 197
Mileage: 197705 km
Time Indication: 0
Date: 2000.00.00
Time: 18:48:18


-------------------------------------------------------------------------------
Address 25: Immobilizer Labels: 1K0-920-xxx-25.clb
Part No: 1T0 920 850 CX
Component: IMMO 2014
Shop #: WSC 70475 150 86950
VCID: 88156984FB28A4E

No fault code found.

-------------------------------------------------------------------------------
Address 42: Door Elect, Driver Labels: 1K0-959-701-MAX1.lbl
Part No: 1T0 959 701 A
Component: Tuersteuergeraet 09 0127
Coding: 0000052
Shop #: WSC 32191 134 17301
VCID: 356B50705C5A696

No fault code found.

-------------------------------------------------------------------------------
Address 44: Steering Assist Labels: 1Kx-909-14x-44.lbl
Part No: 1K1 909 143 H
Component: EPS_ZFLS Kl.0 0307
Shop #: WSC 00000 000 00000
VCID: 2F676218BE06536

No fault code found.

-------------------------------------------------------------------------------
Address 46: Central Conv. Labels: 1K0-959-433-MIN.lbl
Part No: 1K0 959 433 C
Component: KSG 0540
Coding: 00E802087F2D8404084B0100
Shop #: WSC 70475 150 86950
VCID: 30656164A3384CE

No fault code found.

-------------------------------------------------------------------------------
Address 52: Door Elect, Pass. Labels: 1K0-959-702-MAX1.lbl
Part No: 1T0 959 702 A
Component: Tuersteuergeraet 09 0157
Coding: 0000052
Shop #: WSC 70475 150 62469
VCID: 3669577C415C62E

No fault code found.

-------------------------------------------------------------------------------
Address 56: Radio Labels: 1K0-035-1xx-56.lbl
Part No: 1K0 035 186 D
Component: Radio BNO 0218
Coding: 0020200
Shop #: WSC 32191 134 17301
VCID: 27578A3896F60B6

No fault code found.

End ---------------------------------------------------------------------

[Konrado_KRK]

w VCDS zmieniają się wartości wiec manetka działa jednak tempomat nie włącza się.

Pytanie gdzie się zmieniają? Czy tylko w bloku 004 sterownika kierownicy czy też w bloku 006 ECU?
Jeśli nie zmieniają się w 006 to tempomat nie ma prawa działać. -źle podpięty kabel lub to co ja miałem...u mnie tempomat zaczął działać dopiero jak dezaktywowałem go w ecu a potem aktywowałem ponownie(wg. rady spacewalker'a). Mi również wywalało błąd z błędnym kodowaniem a mimo to tempomat działał. (ps. i kontrolką nie radzę się sugerować bo np. u mnie nie ma),
Jeśli w bloku 006 - ECU zmieniają się wartości po przełączaniu tempomatu on/off to jazda próbna.

[scenic]

W szóstym (ECU) i czwartym (Steering wheel) zmieniają się wartości. no i oczywiście jak ruszę to pokazuje prędkość i procent wciśniętego pedału gazu.

Logi ECU do wglądu:

CCS OFF

Wednesday,14,May,2014,17:36:59:37412
VCDS Version: Release 11.11.0
Data version: 20111111

Address 01: Engine (03G 906 016 BT)

17:36:51 Group 006: Cruise Control System (CCS)
0.0 km/h Vehicle Speed (actual)
00001100 Pedal Monitoring
0.0 % Accel. Pedal Pos. Sensor 1 (G79)
00000000 Switch Monitoring


CCS ON

Wednesday,14,May,2014,17:36:37:37412
VCDS Version: Release 11.11.0
Data version: 20111111

Address 01: Engine (03G 906 016 BT)

17:36:22 Group 006: Cruise Control System (CCS)
0.0 km/h Vehicle Speed (actual)
00101100 Pedal Monitoring
0.0 % Accel. Pedal Pos. Sensor 1 (G79)
10000001 Switch Monitoring

-- Cz maja 15, 2014 17:27 --

już poradziłem sobie z problemem.. okazało się że uszkodzony był czujnik pedału sprzęgła (cały czas pokazywał że pedał jest wciśnięty) co widać na wyżej wklejonych logach. można to sprawdzić w (ECU) bloku pomiarowym 006..

DRUGIE OKNO
Jeśli wciśnięty jest hamulec jest 011, sprzęgło 100, obydwa 111

Tak to u mnie wygląda (akurat wciśnięty hamulec):

[caddy_user]

Niniejszym odgrzewam temat- mój caddy to król golasów, nawet szyby są na korbę, ale przy zakupie bardziej mi zależało na dzielonych furtkach z tyłu i pochodzeniu auta. Jako, że jestem przyzwyczajony do tempomatu, to postanowiłem że go dołożę. Przestudiowałem manual, namierzyłem rzeczy, które muszę dokupić i zacząłem rozgrzebywać auto. No i się zaczęło:
- auto nie ma puszki na kable w miejscu wskazanym w manualu ( puszka w moim roczniku jest od stronie kierowcy)
- po dojściu do tej puszki okazuje się, że lepszy dostęp jest od wewnątrz, czyli od kolan kierowcy.Od strony podszybia żadnej niebieskiej wtyczki nie widziałem.
- po namierzeniu niebieskiej wtyczki okazuje się, że nie ma do niej żadnych kabli ( ma miejsce na 4 przewody, ale jest pusta)
No i teraz zbaraniałem. czy w roczniku 2009 były jakieś zmiany w okablowaniu? Jeśli do niebieskiej wtyczki nic nie przychodzi, to znaczy że muszę ciągnąć kabel od komputera na podszybiu, a jeśli tak, to który pin dokładnie? A może zmieniła się kolorystyka wtyczek ( królują beżowe) i sygnału muszę szukać gdzie indziej? Będę wdzięczny za podpowiedzi.
